Los cilindros hidráulicos obtienen la energía de un fluido hidráulico presurizado, que es típicamente algún tipo de aceite. El cilindro hidráulico consiste básicamente en dos piezas: un cilindro barril y un pistón o émbolo móvil conectado a un vástago. El cilindro barril está cerrado por los dos extremos, en uno está el fondo y en el otro, la cabeza por donde se introduce el pistón, que tiene una perforación por donde sale el vástago. El pistón divide el interior del cilindro en dos cámaras: la cámara inferior y la cámara del vástago. La presión hidráulica actúa en el pistón para producir el movimiento lineal.
La fuerza máxima es función de la superficie activa del émbolo y de la presión máxima admisible, donde:
- F = P * A
Esta fuerza es constante desde el inicio hasta la finalización de la carrera. La velocidad depende del caudal de fluido y de la superficie del pistón. Según la versión, el cilindro puede realizar fuerzas de tracción y/o compresión.
De forma general los cilindros pueden ser clasificados en dos grupos:
- de simple efecto.
- de doble efecto.
- Cilindro Simple efecto: Es un tipo de cilindros que hidráulicamente solo se moverá en un sentido, y el movimiento opuesto lo realiza por un medio mecánico, como puede ser un muelle, o por la ley de la gravedad. A simple vista se pueden identificar al tener solo una conexión hidraulica.Cilindro de doble efecto: Es un tipo de cilindros que genera movimiento en los dos sentidos por medio de la energía hidráulica. Tienen dos conexiones hidráulicas, una de ellas para extraer el pistón y la otra para contraer el pistón por medio de los componentes del circuito hidráulico.

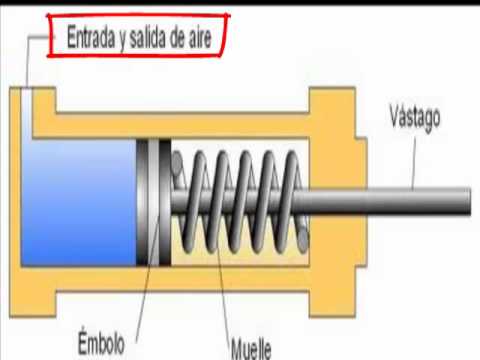

Cilindro simple efecto.
Cilindro doble efecto.
